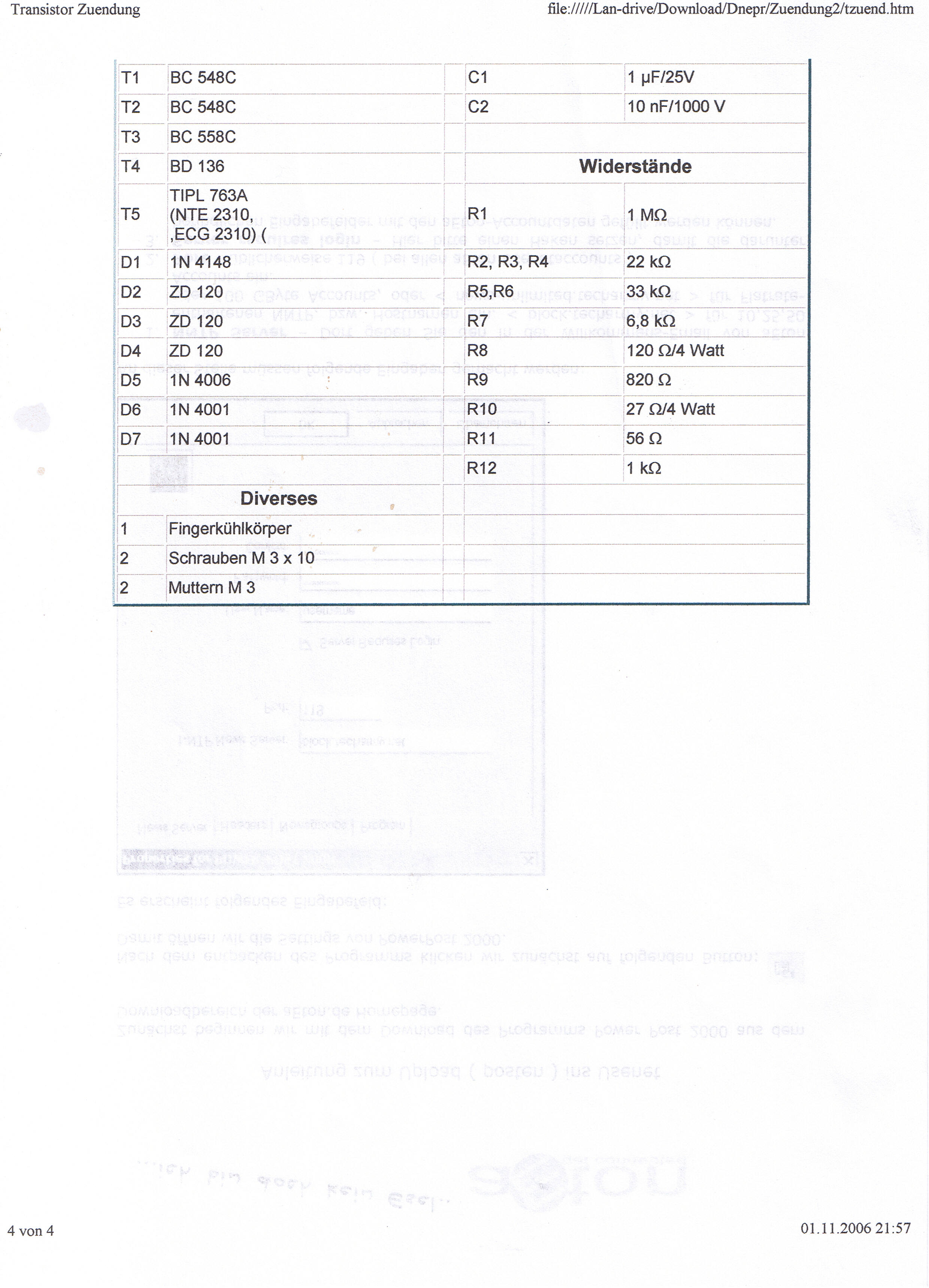

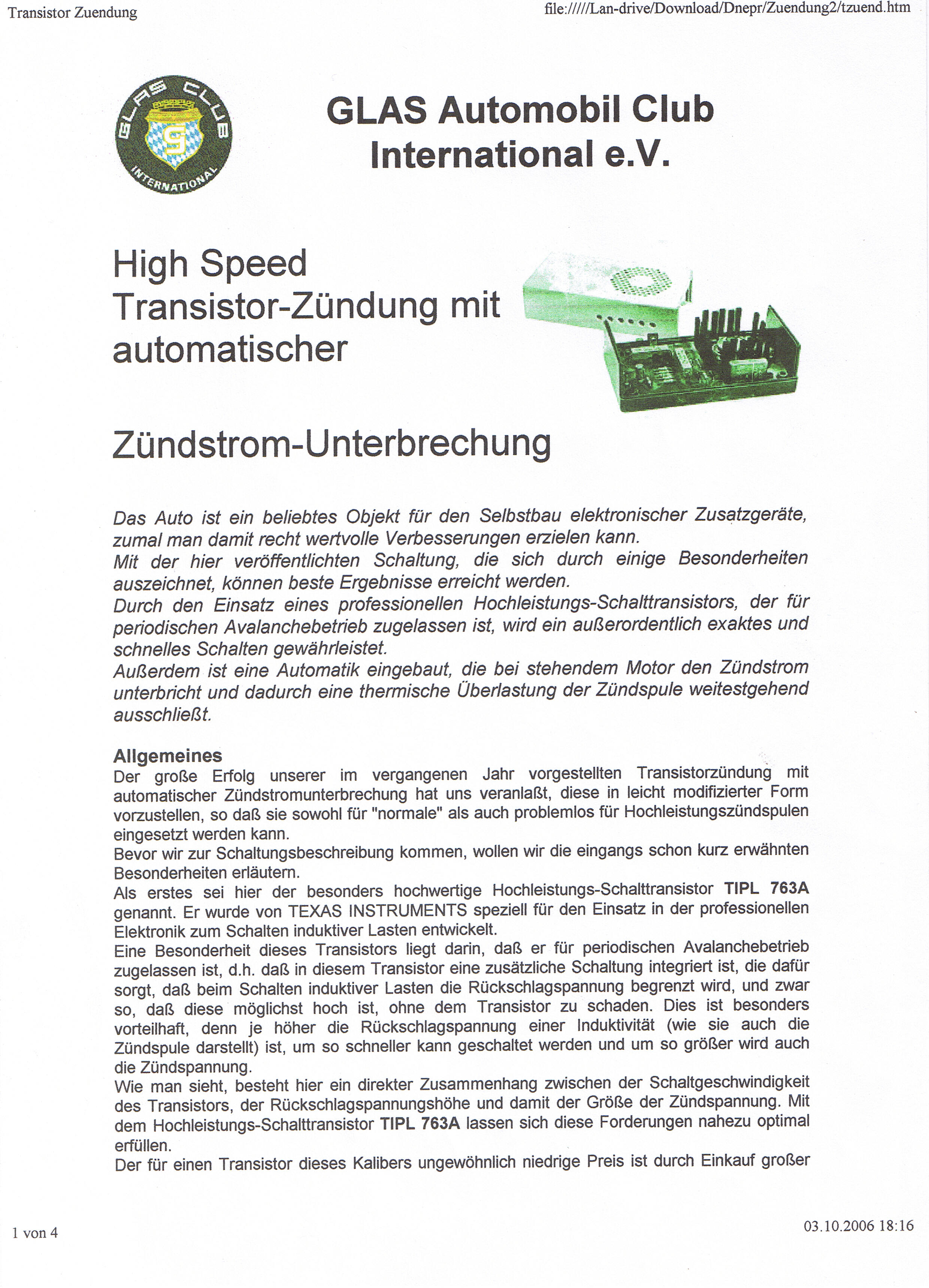

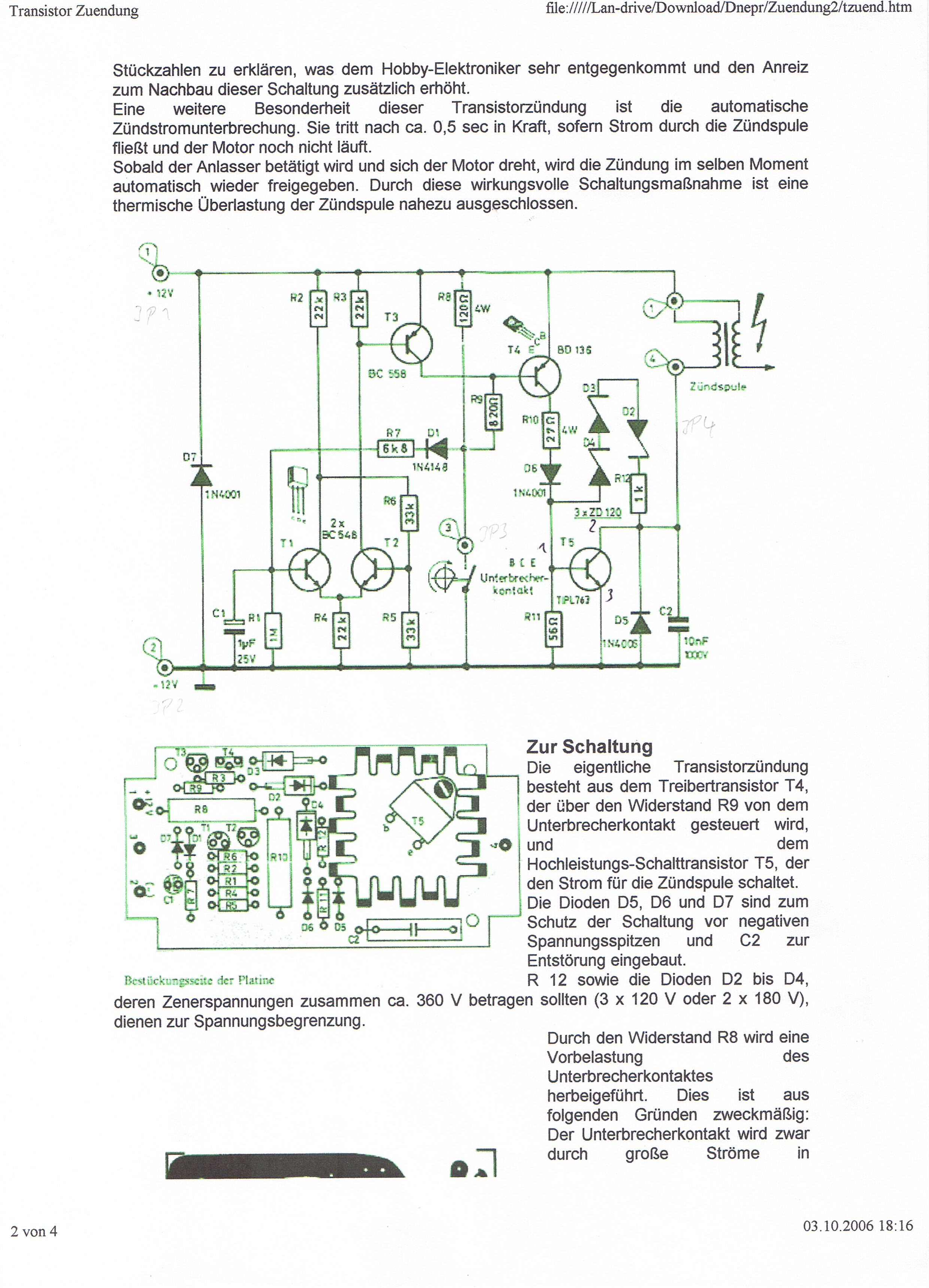

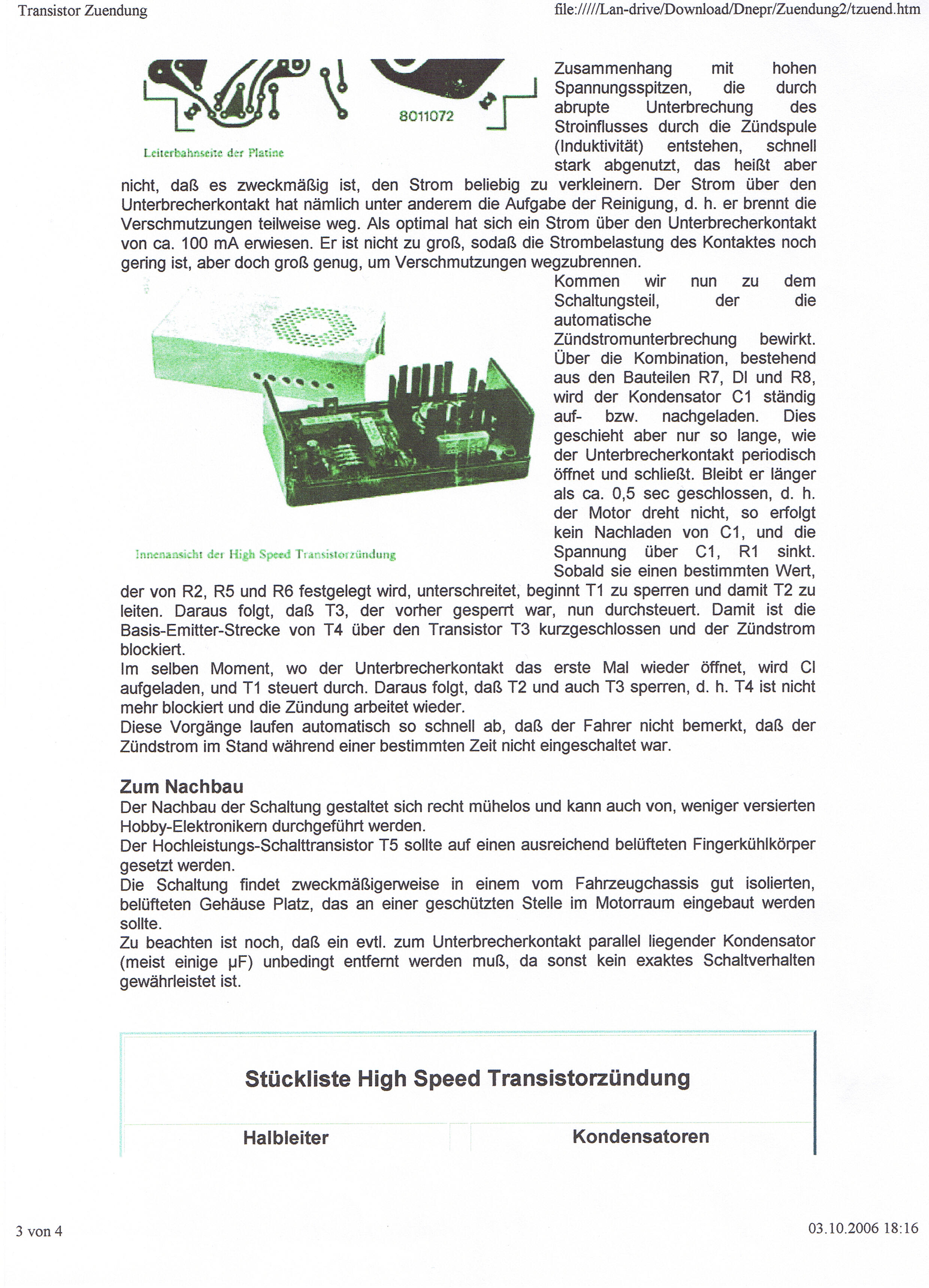

Hier nun die Unterlagen zur Zündhilfe. (am besten mit DSL runterladen)

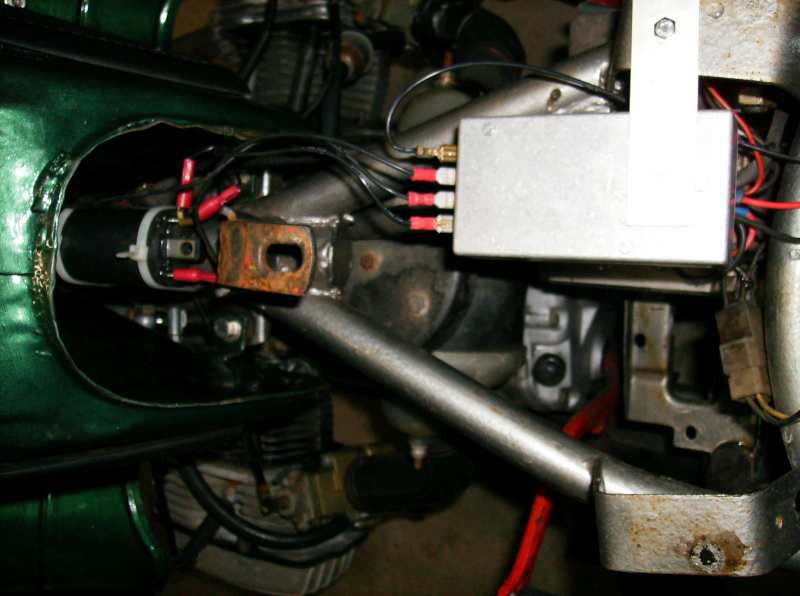

Den TIPL763 habe ich durch einen BUT 76 A (vom freundlichen Fernsehhändler um die Ecke oder übers Internet) ersetzt. Das ganze ist in einem Alu- Gehäuse vom Conrad (522382-66) und der BUT ist isoliert am Gehäuse montiert. Die Durchführungen habe ich mit Schrauben M3, Isoliernippeln (189146-66, IB6) und entsprechenden 6,3mm Anschlüssen (732850-62) gemacht.

Damit die Schaltung später abschaltet, kann der C1 bis auf 1000 Mikrofarad entsprechender Spannungsfestigkeit erhöht werden. Eine kleinere Version der Platine zum Einbau in das Conrad- Gehäuse werde ich bei Gelegenheit noch Online stellen.

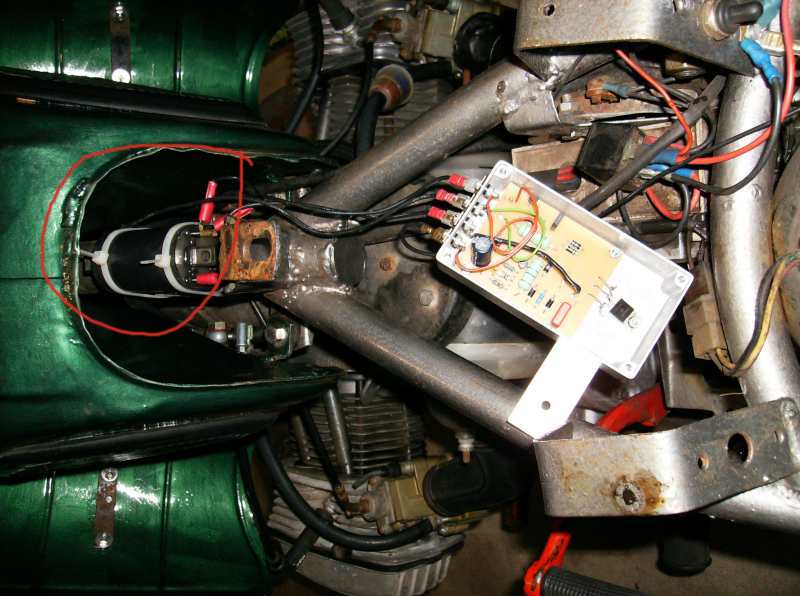

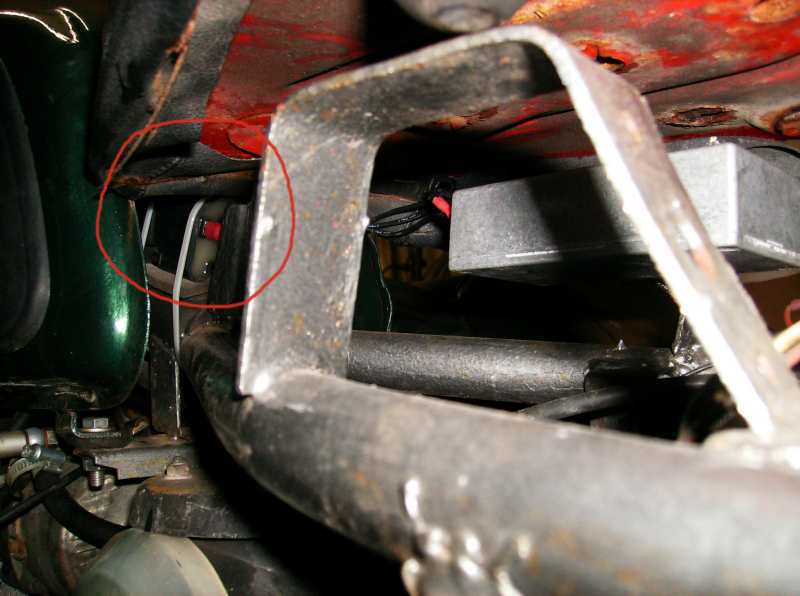

Die Zündspule unterm Tank ist mit einem roten Kreis markiert.

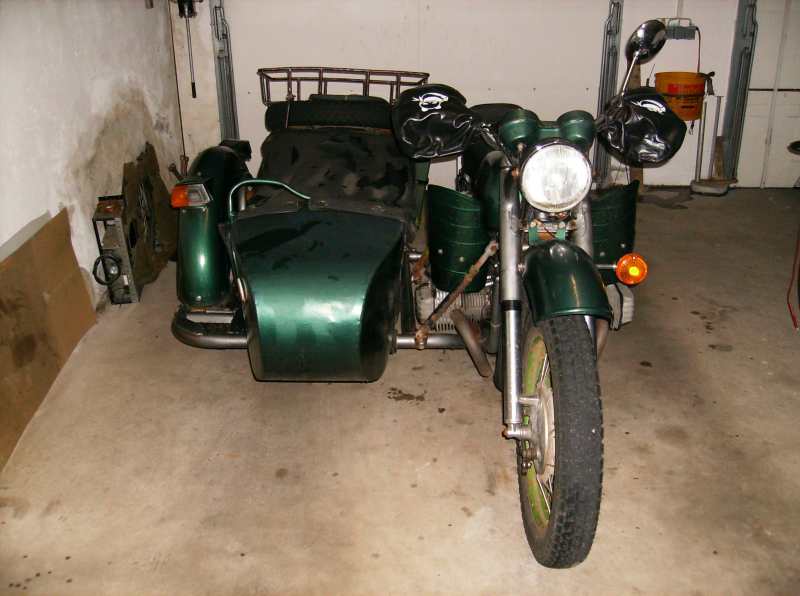

... und hier nochmal das Monster in voller Pracht
